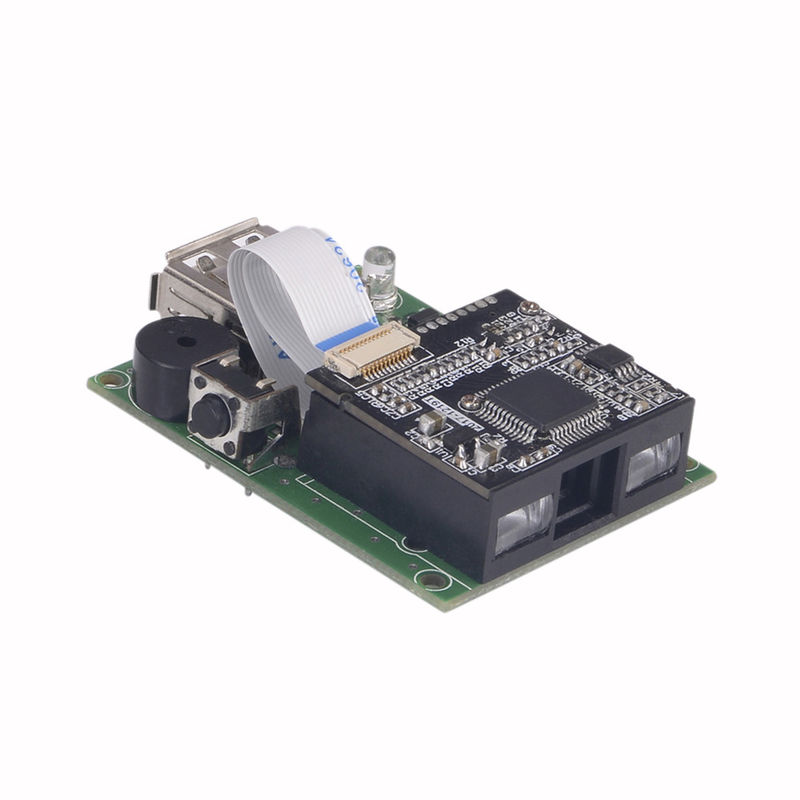

내장된 1D 바코드 큐르 코드 스캐너 모듈 CCD USB TTL RS232 인터페이스

USB TTL RS232 인터페이스와 엠비디드 1D 바코드 스캐너 판독기 모듈, CCD 바코드 엔진 모듈

탑승하는 USB와 UART 인터페이스를 통하여, 그것은 직접적으로 컴퓨터에 플러그가 연결되거나, 출력 인터페이스, TTL/RS232/USB/Micro USB의 작은 양식 factor.4 종류로 인해 장치의 종류에 쉽게 통합될 수 있습니다. 더 많은 접속 요구 사항을 충족시키세요.

특징

● 미니 사이즈 : 2.4 *2.2 *0.9cm/ 0.9 *0.8 *0.3in.

● 어떤 드라이버, 플러그 앤 플레이.

RS232, USB, TTL, 극소 USB 인터 페이스 ● 지지.

● 주사 속도 : 280은 / 초, 빨리 스캐닝 속도를 스캐닝합니다 ;

● 32 BIt 프로세서, 빨리 8비트 이상과 16대 비트 바코드 스캐너.

최고인 채 능력을 스캐닝하고 디코딩한 ●가 불완전하고 흐릿한 코드를 읽을 수 있습니다.

● 소형은, 통합하기 위해 쉽게, 하이-스탠더드 자동화를 분류하고, 특히 한도 우주 산업을 위해, 단말 장치에 내장될 수 있습니다.

● 어플리케이션 필드 : 소포 로커, 슈퍼마켓 로커, 티켓 기계, 셀프 서비스 자동 판매기, 지적 명시된 내각, 키오스크, 로커, 셀프 서비스 백화점, 수속 기계, 뱅크 카운터 기계, 공장 조립 라인, 물류관리, 병원, 기타 등등.

기술적인 매개 변수

CPU 팔 : 32개 비트 외피

광학 원시 : 620nm 적색 가시광 밝은 다이오드

결의안 : 비율 1500 화소

이미징 센서 : CCD

트리거 모드 : 오토-센싱 스캐닝

적외선 도입 거리 : 50 - 350 밀리미터

조화시키세요 : 극소 USB, TTL, KB,RS232, USB

디코딩 능력 : 보완적 UPC/EAN,Code128,Code39,Code 39Full ASCII로, UPC / EAN, 코다 바, 5 Code93,MSI,Code11,ISBN,ISSN,China post,GS1 데이터바 중 산업적 /Interleaved 2, 기타 등등.

국제적 일반적 1D barcodes.etc

피사계 심도 : 40-120mm 코드 39(5MIL),20-300mm EAN-13 (13MIL),25-340mm 코드 39(20MIL),15-500mm 코드 39(40MIL), 주사각 경사 ±60은' ± 65', 전환 ±42를' 회전시킵니다

작업 전압 : DC5/3.3 Ｖ ± 10%

저장 온도 : -40' Ｃ ~ 70' Ｃ / -40' 내지 158' Ｆ

작동 온도 : -20' Ｃ ~ 60' Ｃ / -4' 내지 140' Ｆ

상대 습도 : 0 ~ 95%

중량 : 5g 케이블 없는 (스캐너와 개발 보드 ),12g (케이블로 그리고 개발 보드로 스캐너)

차원 : 개발 이사회),44*33*10 밀리미터 (개발 보드와 스캐너) 없는 24*22*9 밀리미터 (스캐너

낙하 시험 : 1.5m 가을이 콘크리트로 굳습니다

증명하세요 :CE, FCC, ROHS,IP54, FDA, SGS

패키징 세부 사항

기준 리스트 : 스캐너 모듈 *1, 케이블 *1, 설명서 *1, 박스 *1.

단일 패키지 규모 : 123*90*42mm (USB / TTL / 극소 USB) ; 120*60*120mm(RS232)

한 개의 총 중량 : 0.15 킬로그램 (USB / TTL / 극소 USB) ; 0.2 KG(RS232)

통 : 50 PC / 7KG (USB / TTL / 극소 USB) ; 통 사이즈 : 470*220*260mm

통 : 50 pcs/9KG(RS232) ; 통 사이즈 : 600*300*240mm
